Монтаж направляющих и полок в УЭШ

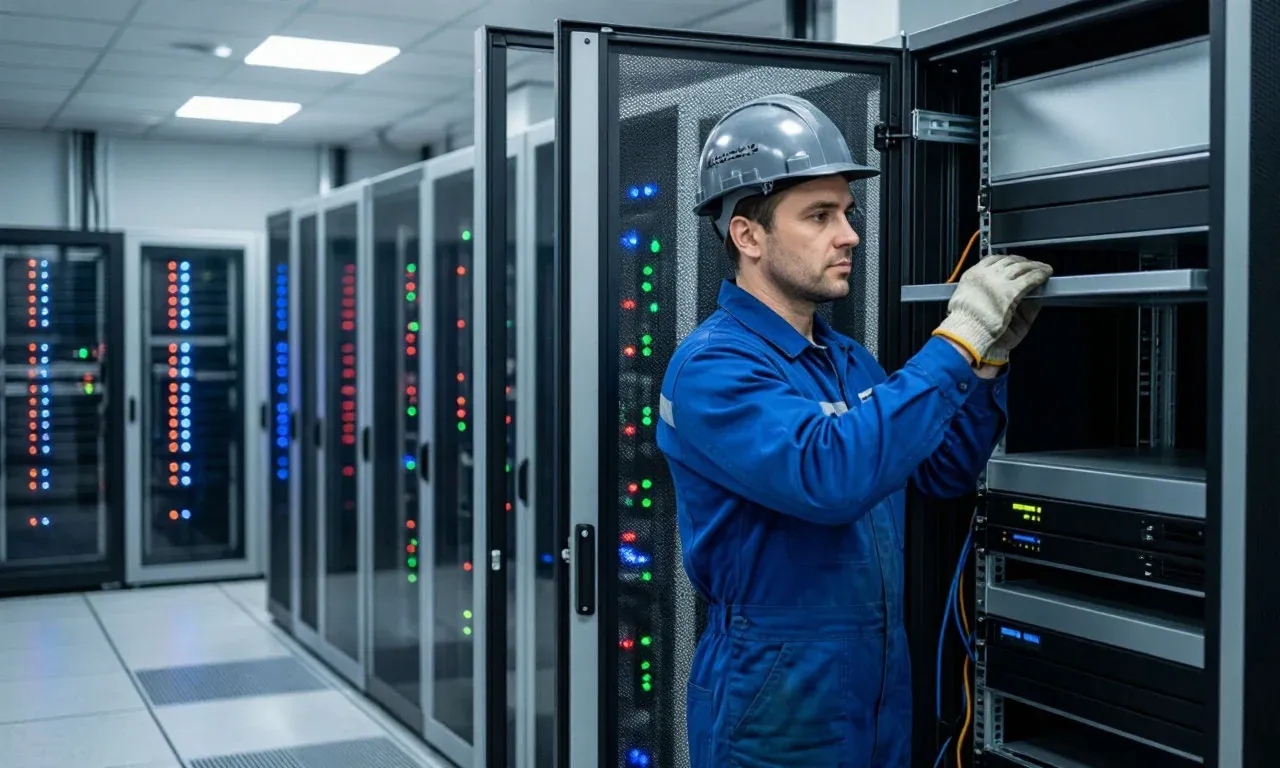

Начнём с типов полок. Фиксированные – это самый простой вариант. Они жёстко приварены к каркасу или прикручены намертво. Их плюс: максимальная надёжность, не болтаются, не меняют угол. Минус: нельзя передвинуть, если оборудование чуть другой высоты. Поэтому для наладки и частой замены устройств лучше использовать регулируемые полки. Они крепятся к вертикальным профилям с помощью специальных кронштейнов, и высоту их установки можно менять с шагом обычно 25 мм (один юнит). Некоторые модели имеют телескопические направляющие – это позволяет выдвинуть полку с оборудованием наружу, как ящик, что очень удобно при обслуживании. Регулируемые полки – это стандарт для шкафов УЭШ, где конфигурация часто меняется.

Главное при монтаже – распределение веса. Толстая полка из стали 2 мм выдержит 50-80 кг, но если на неё поставить тяжёлый трансформатор или стоечный ИБП на 100+ кг, металл прогнётся. Поэтому для таких зверюг нужны либо усиленные полки (толщина 3 мм, рёбра жёсткости), либо две полки рядом, либо монтаж прямо на направляющие, встроенные в боковые профили. Никогда не кладите тяжёлое оборудование на полку, которая крепится только к передним стойкам на пару винтов – задняя часть провиснет. Обязательно используйте кронштейны, которые цепляются и за передние, и за задние вертикальные профили. И равномерно распределяйте нагрузку: тяжёлые блоки ставьте вниз, лёгкие – наверх, чтобы центр тяжести шкафа не смещался.

Сами вертикальные профили (стойки) в универсальных электротехнических шкафах имеют перфорацию обычно под винты M6 или M8 с шагом 25 мм. Это стандарт, который позволяет выровнять полки и оборудование по высоте. Перед установкой полки убедитесь, что профили стоят ровно и не перекошены. Даже отклонение в 2 мм на метр приведёт к тому, что полка будет наклонена, а оборудование начнёт сползать к дверце. Используйте уровень и, если нужно, подкладные шайбы для компенсации. Крепить полку нужно минимум четырьмя винтами – по два на каждый кронштейн, лучше шестью. Никаких саморезов в тонкий металл – только болты с гроверными шайбами, чтобы не раскрутились от вибрации.

Шаг установки – это расстояния между соседними полками. Если вы ставите регулируемые полки, то оставляйте между оборудованием зазор хотя бы 1U (44 мм) для вентиляции. Для мощных преобразователей частоты или источников питания, которые греются, нужно 2-3U. При планировании сразу нарисуйте схему: сколько места займёт каждое устройство по высоте, и где будут проходить кабели. Не забудьте про доступ к лицевым панелям и клеммам – не загораживайте их козырьками полок. И обязательно оставьте свободное место вверху для вентиляторного модуля (если он не предусмотрен отдельно) или для воздуховода.

Особое внимание – направляющим для выдвижного оборудования. Например, для серверов или блоков питания на салазках. Направляющие монтируются парами: левая и правая, и должны быть строго на одной высоте. У некоторых моделей есть регулировка глубины – это удобно, если глубина шкафа нестандартная. Крепят направляющие чаще всего к передним и задним профилям, а для длинных салазок используют три точки опоры. Проверьте, чтобы направляющие выдерживали вес вашего устройства – обычно это 30-50 кг на пару. Если больше, ищите усиленные роликовые направляющие.
