Что такое кроссовый шкаф и для чего он нужен

14 мар 2023
В сфере IT-технологий масса терминов и устройств, название которых ничего не скажут обычному обывателю. Одно из таких «кросс» или «кроссовый шкаф».

Кроссовый шкаф — это устройство, используемое для соединения и распределения линий связи. В компаниях с большим количеством сотрудников появляется необходимость в большом количестве телефонных проводов, а также интернет и оптических кабелей, необходимо подводить провода к каждому сотруднику, что может создать множество проблем в управлении кабельными и прочими линиями коммуникаций.

Кроссовый шкаф позволяет удобно соединять провода и кабели вместе, что упрощает управление кабельной инфраструктурой и облегчает доступ к устройствам. Кроме того, кроссовые шкафы могут быть использованы для хранения сетевого оборудования и других устройств, связанных с передачей данных.

Таким образом, кроссовый шкаф является важным элементом кабельной инфраструктуры и облегчает управление и передачу данных в сетях организаций.

Типы кроссов

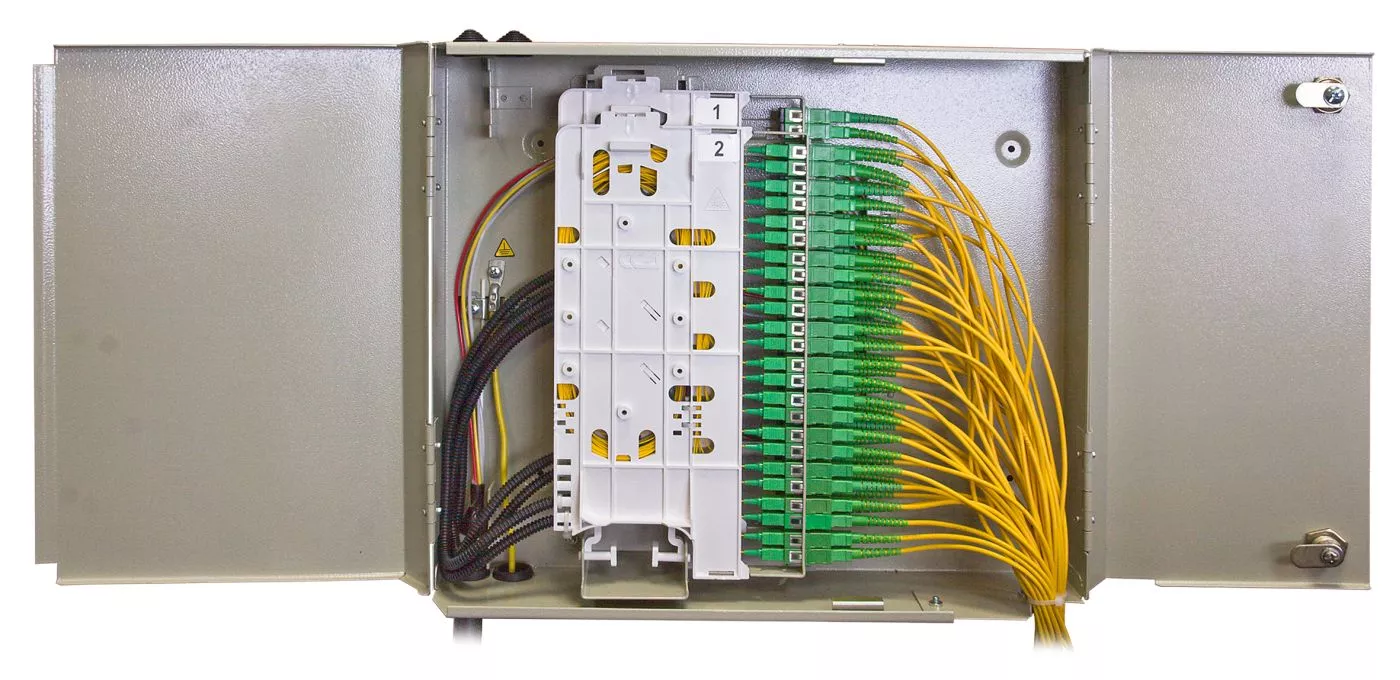

Итак, оптический кросс – это устройство, которое предназначено для того, чтобы распределить потоки кабелей по выходным розеткам. Технически это делается так:

  • Кабель заводится через определенное отверстие и крепится зажимом;

  • Затем кабель разделяется – с него снимается изоляционный слой, удаляются силовые элементы и лаковое покрытие с самих волокон;

  • Каждое волокно зачищается и приваривается к так называемым пигтейлам – это специальные элементы, служащие для закрепления проводов;

  • Места сварки закрываются специальными гильзами;

  • Стекловолокно укладывается внутрь оптического кросса, а излишки проводов сворачиваются и закрепляются с помощью хомутов. Очень важно соблюдать нормы изгиба, чтобы не повредить кабели.

Основная сложность при установке кроссового шкафа приходится на этап сваривания оптоволокна. Для этого надо использовать специальные сварочные аппараты для оптических линий и иметь достаточный опыт в проведении этой «ювелирной» работы.

Все оптические кроссы можно поделить на несколько типов в зависимости от конструкции:

  • Стоечные. Эти кроссовые шкафы, которые сокращенно называют ШКОС, располагаются в стойках. Внутрь вставляется сетевое оборудование, которое имеет стандартную ширину 19 дюймов. Такие часто располагаются в серверных комнатах, в Центрах Обработки Данных и любых других технических помещениях. Такие кроссы могут иметь разное количество портов – от нескольких штук до нескольких сотен. При этом к ним подходят любые типы проводов. Устройства достаточно легко закрепить на стойке, для этого используют пластиковые клипсы.

  • Настенные – их еще называют кроссовые шкафы ШКОН. По конструкции они представляют собой закрытый ящик с дверцей. Могут быть выполнены в классическом виде или антивандальном. Последние нужны, если предполагается разместить их в местах общего доступа, например, на этажах, в подвалах или на чердаках. Дверцы антивандальных кроссов оснащены надежными замками, к которым прилагаются специальные ключи. Все остальное – размер, количество портов для подключения и прочие конструктивные особенности можно подобрать и заказать по индивидуальным требованиям.

Также кроссовые шкафы также могут иметь различное исполнение. Например, есть сварные модели, которые уже в готовом виде поступают с завода-изготовителя. Их надо просто поставить или повесить в нужном месте и подключить кабели. А есть вариант, когда шкаф поставляется в разобранном виде и монтируются как конструктор непосредственно на месте. Оба типа имеют свои преимущества, и выбираются под конкретные нужды.

Также шкафы кроссовые различаются на те, которые подходят только для помещений с отоплением, и те, которые можно расположить даже на открытом воздухе. Уличные модели имеет особый каркас, который покрыт защитным слоем. Это нужно для предотвращения коррозии. Внутри таких шкафов может располагаться термостат или климатическая система, которые обеспечат необходимые условия для работы оборудования.

Какое оборудование можно разместить в кроссе

Современные кроссы строятся из плинтов или патч-панелей.

  • Плинт – это пластмассовый элемент, который нужен для того, чтобы надежно зафиксировать входящие и исходящие провода. К ним же подключают различное измерительное оборудование и средства защиты. Плинты могут обеспечивать размыкаемые или неразмыкаемый контакт.

  • Патч-панель (кросс-панель) – принцип такой же, как и плинта, но устройство более функционально. Подключение происходит при помощи розеток, в каждую из которых входит кабель.

Чтобы правильно подобрать кроссовый шкаф, надо учитывать лишь несколько параметров. Какая конструкция подойдет лучше – настенная или напольная, сколько необходимо портов и тип внутреннего соединения.
